Lexique 4 / DataSheet 4 (2G138 à 992T1 et 2N24 à 2N185)

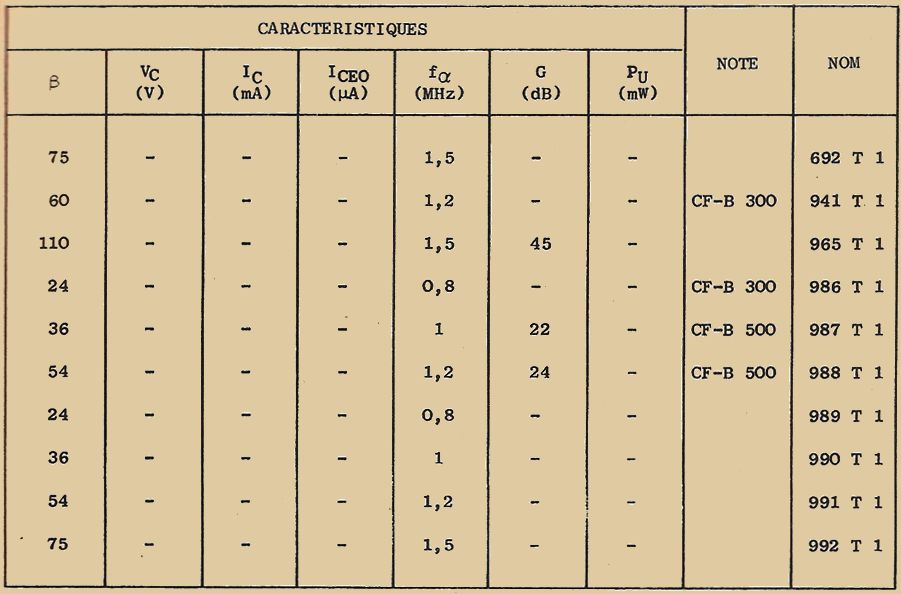

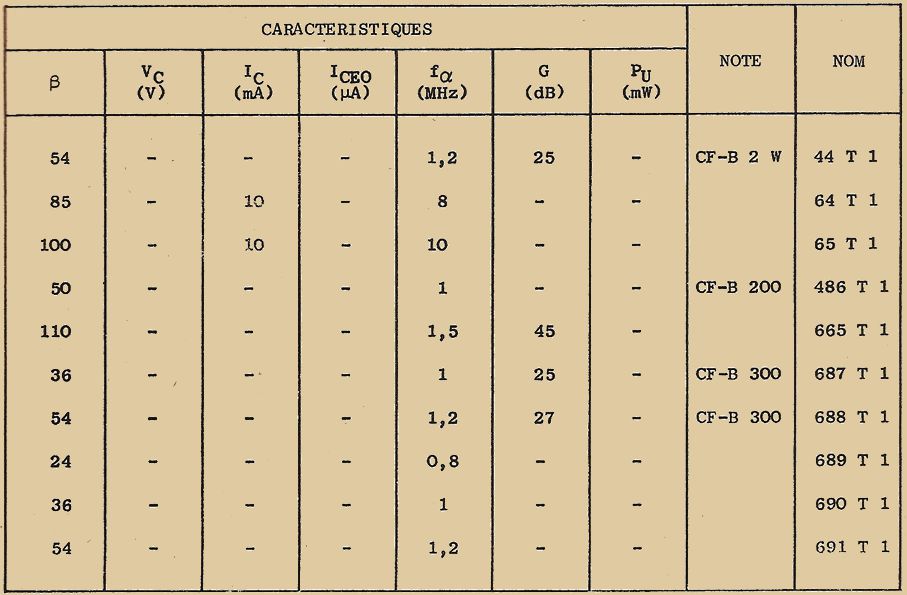

Dans la première partie de ce recueil, sont rassemblées les caractéristiques des derniers transistors pour récepteur radio, de construction européenne, du type 2G138 au type 992T1.

Les transistors répertoriés sont fabriques par les constructeurs européens suivant :

La deuxième partie est consacrée à des transistors américains.

Pour la signification des symboles se reporter au premier lexique.

LISTE DES TRANSISTORS SUR CETTE PAGE POUR INDEXATION

2G138, 2G139, 2G140, 2G141, 2G201, 2G202, 2G271, 2G301, 2G302, 2G319, 2G320, 2G321, 2G323, 2G324, 2G401, 2G402, 2G508, 2G601, 2G602, 10T2, 11T2, 12T2, 17T1, 18T1, 25T1, 26T2, 26T2C, 29T2, 29T2C, 31T1, 32T2, 33T1, 34T1, 35T1, 36T1, 37T1, 38T1, 39T1, 44T1, 64T1, 65T1, 486T1, 665T1, 687T1, 688T1, 689T1, 690T1, 691T1, 692T1, 941T1, 965T1, 986T1, 987T1, 988T1, 990T1, 991T1, 992T1, 2N24, 2N25, 2N27, 2N28, 2N29, 2N30, 2N32, 2N33, 2N34, 2N35, 2N36, 2N37, 2N38, 2N38A, 2N43, 2N44, 2N45, 2N47, 2N48, 2N49, 2N52, 2N53, 2N54, 2N55, 2N56, 2N57, 2N63, 2N64, 2N65, 2N68, 2N71, 2N76, 2N77, 2N78, 2N79, 2N80, 2N81, 2N82, 2N94, 2N94A, 2N97, 2N97A, 2N98, 2N98A, 2N99, 2N100, 2N101, 2N101/13, 2N102, 2N102/13, 2N104, 2N105, 2N106, 2N107, 2N108, 2N109, 2N111, 2N112, 2N113, 2N114, 2N117, 2N118, 2N118A, 2N119, 2N120, 2N123, 2N124, 2N125, 2N126, 2N127, 2N128, 2N129, 2N135, 2N136, 2N137, 2N139, 2N140, 2N143/13, 2N144, 2N144/13, 2N155, 2N156, 2N160, 2N161, 2N162, 2N163, 2N168, 2N168A, 2N169, 2N169A, 2N170, 2N172, 2N173, 2N174, 2N175, 2N176, 2N178, 2N180, 2N182, 2N185

CARACTERISTIQUES ELECTRIQUES DES TRANSISTORS DE LA SERIE EUROPENNE














CARACTERISTIQUES ELECTRIQUES DES TRANSISTORS DE LA SERIE AMERICAINE

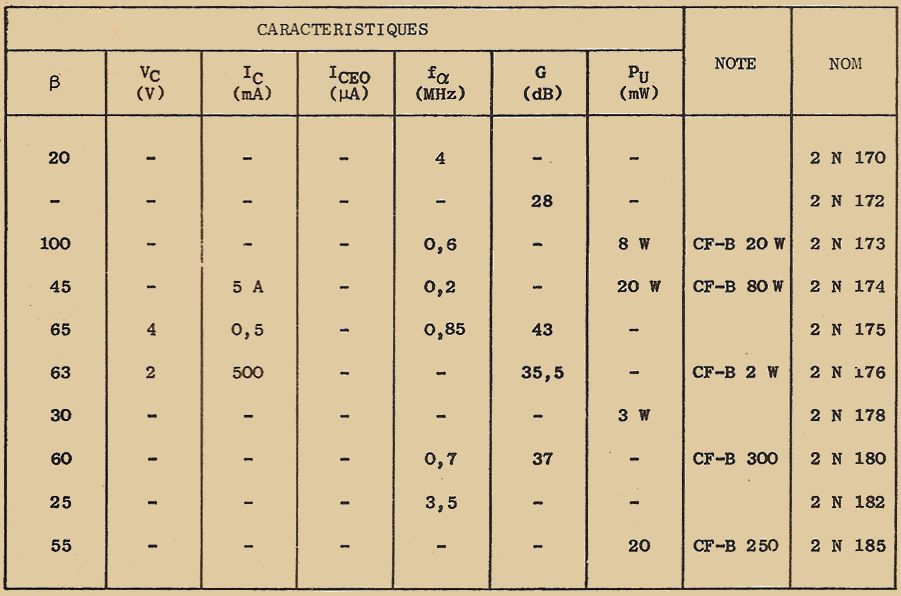

Nous allons voir maintenant, les caractéristiques des transistors de la série américaine. La liste de ces transistors est beaucoup plus longue, car il y a de très nombreux fabricants. La classification est faite dans un ordre numérique ; dans le présent lexique, je vous donne les caractéristiques électriques des semi-conducteurs du type 2N24 au type 2N185.

Ces transistors sont fabriqués par les maisons suivantes :

Quelques-uns sont fabriqués par ATES et par FIVRE sous licence américaine.






















BROCHAGE
