GRUNDIG Music Boy 60

Appareil : Poste à transistors
Marque : Grundig
Modèle : Music Boy 60
Dates : 1985
Gammes d'onde : GO, PO, 87,5 à 108MHz en FM stéréo.
Voies : mono
Sorties : casque.
Accords : Tonalité.
Haut-parleurs : 10cm.
Antenne : cadre intégrée, téléscopique intégrée.
Alimentation : pile / secteur.
Dimensions : 230 x 125 x 55 mm (hauteur sans la poignée).
Poids : 760g sans les piles.

Informations connexes

Les prix des anciens postes
Réparation des postes à lampes
Pour s'y retrouver dans les composants des anciens postes

Ce petit poste a servi un peu tout le monde dans ma famille avant qu'il me revienne pour une petite révision (la première depuis 35 ans). Démontage, dépoussierage, rétablissement des contacts... Il est reparti comme à ses premiers jours.

Il est élégant, a une sonorité correcte, est bien construit (comme les Grundig en général, même lorsqu'ils sont fabriqués en Malaysie, c'est le cas de celui-là) et est très discret.

Du point de vue électronique, quelques transistors, deux circuits intégrés, rien d'extraordonaire pour un poste de cette époque.

Pour le démontage, il faut procéder ainsi :

• Il y a 3 vis à dévisser à l'arrière du poste. Une se trouve dans le compartiment à pile, les deux autres sont à gauche et retiennent également à l'intérieur du poste le circuit imprimé de l'alimentation secteur et une patte du transformateurune. Il faut également démonter l'antenne (une vis) si l'on veut procéder à un nettoyage complet.
• Ceci fait, la face avant se détache de la face arrière (attention aux clips sur la droite, vue de la face arrière). Seul, le haut parleur est solidaire de cette face. 1 vis le retient.

Vous pouvez alors nettoyer la face avant.

Pour la face arrière, il faut retirer l'électronique :

• Le haut parleur est supposé désolidarisé de la face avant.
• Commencez par retirer le bouton d'accord sur le coté (simplement enfoncé à force).
• Dévissez la vis qui bloque le cadran en aluminium. Enlevez le cadran.
• Dévissez les deux vis qui fixent la platine principale.
• Dévissez la prise jack du casque
• Soulevez la platine d'alimentation afin d'accéder aux vis qui retiennent la prise secteur et le transformateur.
• Dévissez les deux vis qui fixent la prise secteur.
• Dévissez la vis qui fixe le transformateur.
• Décollez les fils électriques qui circulent sur le compartiment des piles.
• Dessoudez les deux fils qui vont au compartiment des piles.
• Dévissez le support d'antenne (une vis).

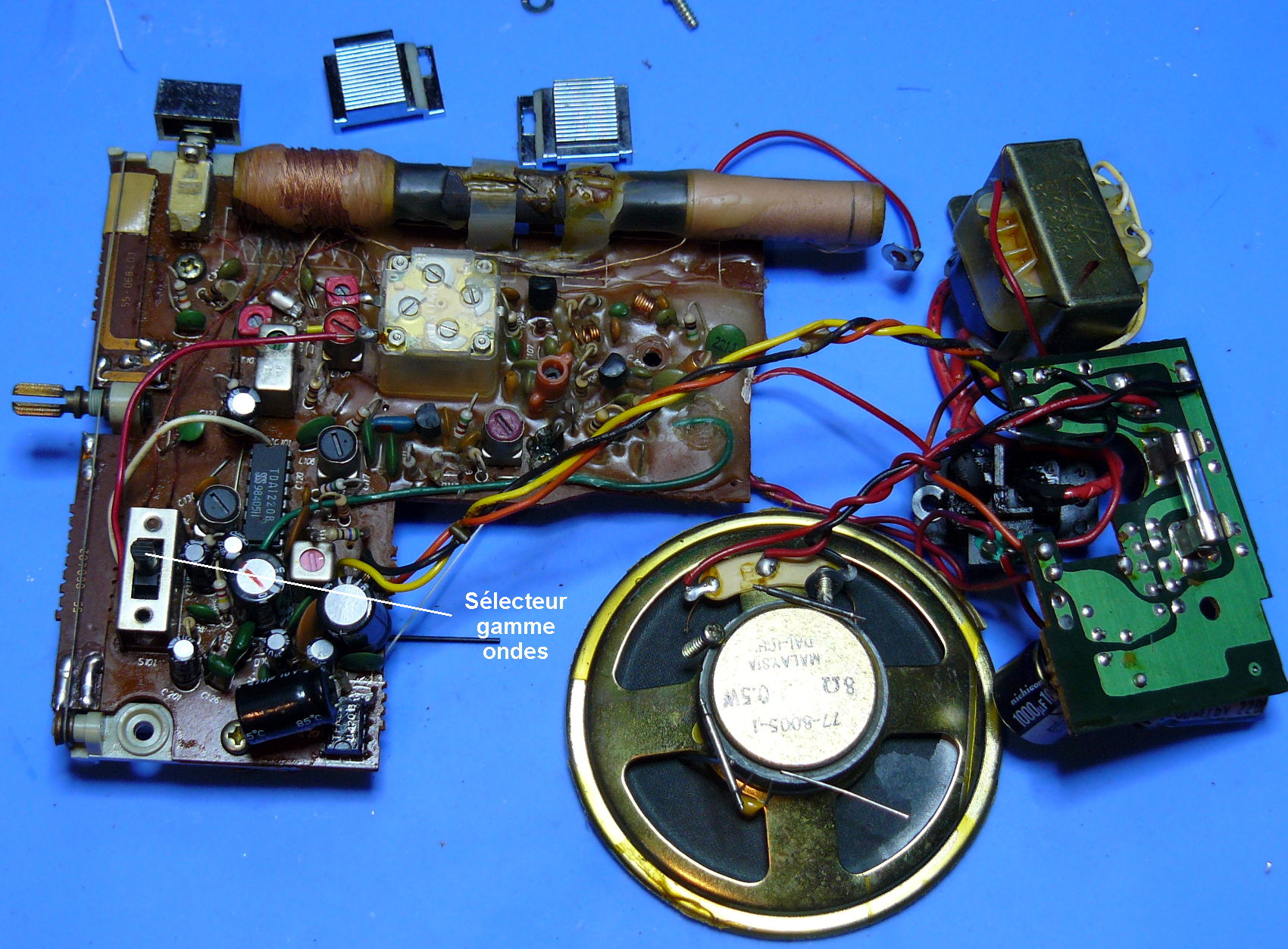

Suite à cela, toute l'électronique peut être sortie et mise sur le plan de travail.

Nettoyage (hors boitier): pas grand chose à faire. Un coup de bombe Kontack sur les potentiomètres à glissière, sur le contacteur des stations, sur la prise jack, sur l'interrupteur marche-arrêt, sur l'antenne et son support. Vérifiez le bon contact de l'interrupteur sur la prise secteur. Il est souvent oxydé et parfois, ne conduit plus du tout. On le nettoie facilement à la toile emeri.

Pour le remontage, on procéde en sens inverse et prenant soin de bien positionner le sélecteur de gamme afin qu'il s'enclenche avec le contacteur.

Décembre 2020
